형식코드

  • 기종 식별기호
  • 로타의 직경표시 번호
  • 로타/스테이타의 단수표시 번호
  • 구동부 형태기호

기본 기종 식별기호 : KA, KS, KC, KL, KV, KH

KA 형 기본형

대부분의 일반적인 용도에 사용됩니다.

KS 형 넓은 흡입구형

농도가 진해 유동성이 낮은 액의 이송용입니다.

KC 형 탈수케잌용

유동성이 아주 낮은 탈수케익 이송용입니다

KV 형 수직흡입형

액의 점도가 높아 액에 펌프를
직접 담궈서 뽑아 낼 때 사용합니다.

KL 형 미소용량형

미소용량의 정밀주입에 사용됩니다.

KH 형 호파일체형

펌프케이싱을 호파형태로 만들어 액을 담아
이송할 때 편리합니다.

기종 세분기호 : F(식품용), T(승강기부착형), P(API Code)

F 식품용 세부기호

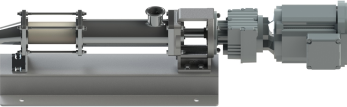

KF 형 식품용 기본형

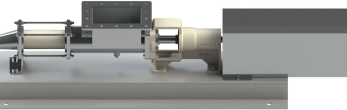

KSF 형 식품용 넓은 흡입구형
KKF 형 탱크 부착형 식품용
T 승강기 부착형
KVT 형 승강기 부착 수직형
P API Code

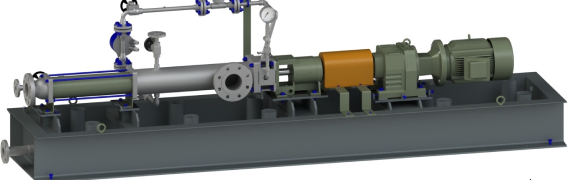

KAP 형API 펌프

석유화학 플랜트에 사용되는 KA 펌프

로타의 직경표시 번호 : 4 ~ 150

로타의 직경과 관련한 형식번호로 로타의 직경이 클수록 토출 양이 큰 펌프입니다.
형식번호
(로타경φ)		 4 6 8 10 15 20 30 40 50 60 69 80 89 100 120 150
1회전당의
이론토출량 (cc/rev)		 0.23 0.9 2 3.9 14 32 108 256 474 864 1,440 2,048 2,560 4,000 6,912 13,500

상기는 기본형 모델에 대한 용량이며, 저농도형(K22~K152)의 토출량은 기본형의 대략 2배입니다.

토출량이 같아도 회전이 빠르면 작은 펌프를 선정할 수 있고 회전이 느리면 큰 펌프를 선정해야 합니다. 빠른 회전에 작은 펌프를 선정하는 것이 경제적인 것 같지만 이송액의 성상과 펌프의 운전조건에 따라 적정한 회전수를 선정 해야 안정적인 성능과 내구도를 확보할 수 있습니다.

토출량과 성능그래프에 의한 형식번호를 참고 바랍니다.

로타 / 스테이타의 단수표시 번호 : 숫자없음 ~ 8

토출압력에 의해 필요한 단수를 선정합니다.
단수표시 번호 단수 토출압력 (kg/cm²) 단수 = 로타의 길이 = 토출압력에 비례
마모성이 없는 액체 마모성이 작은 액체 마모성이 큰 액체
숫자 없을 때 1단 6 4 2
2 2단 12 8 4
4 4단 24 16 8
8 8단 48 32 16

구동부 형태기호 : B(베어링블록), M(모노블록)

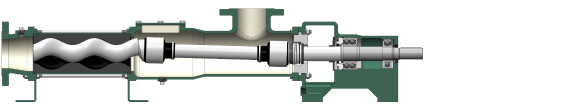

B 베어링블록

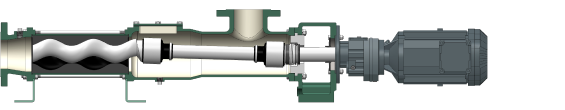

M 모노블록 타입
모나스의 구조 보기
