ENGKL 미소용량 정밀주입용 펌프약액등을 정량이송하는 소형모델
모노펌프식 미소용량 정량 펌프로써 일반 약액은 물론 고점도 · 고농도액의 무맥동, 정량 미소량, 고압이송에 최적입니다.
맥동이 없어 관성저항 없이 장거리 배관 이송이 가능하고 에어챔버, 백프레샤밸브 등 맥동 저감장치가 필요없고 미소량의 정량 주입이 가능합니다.

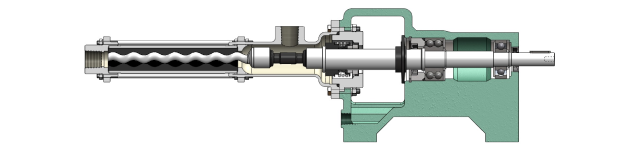

베어링 블록 형 KL-B

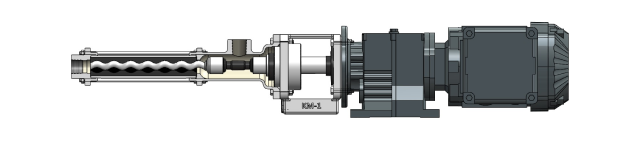

모노 블록 형 KL-M
특장점
- 원격 조작이 용이
- 정밀 미세한 유량조절
- 맥동 · 와류가 없고, 약품의 손상없이 정량공급 가능
- 응답성이 신속하고 2가지 액의 비례 정량공급 가능
- 흡입측의 액면변화나 토출압력이 변화해도 정량공급이 가능
- 점도변화가 일어나는 경우에도 토출량은 일정
- 소음과 진동이 없음
용도
- 약액
- 가성소다, 메탄올, 소포제, 탈취제
- 요소수, 유산반토, 에멀젼폴리머, 황산, 폴리황산제2철
- 폴리머
약품에 대한 펌프 주요부분 사양
| 용 도 | 부 위 | 재 질 |
|---|---|---|
| 가성소다 메 탄 올 소 포 제 탈 취 제 |
펌프 케이싱 | STS304, SCS13, SCS14 |
| 로타 | STS304, STS316 | |
| 스테이터 | EPDM | |
| 축봉 | 미캐니컬씰 | |
| 요 소 수 유산반토 에멀젼폴리머 황 산 폴리황산제2철 |
펌프 케이싱 | STS316, SCS14 |
| 로타 | STS316 | |
| 스테이터 | 바이톤 | |
| 축봉 | 미캐니컬씰 |

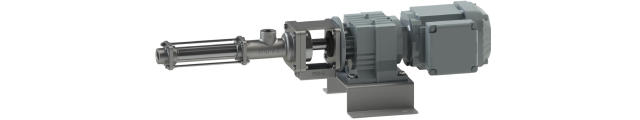

모노블록형 KL-M 직결식
구동기와 펌프가 직결되어 컴팩트한 모노블록형
- 성능 및 치수

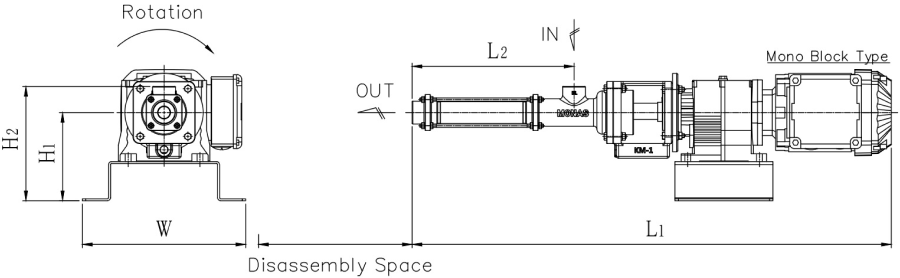

성능 및 치수표
KL형의 성능 및 외형치수 - 토출압력 : 6kg/cm²의 경우
| Model | 구경 (A) |
토출압 (kgf/cm²) |
토출량 (L/min) |
감속비 | 회전수 (rpm) |
소요동력 (kW) |
기준치수(개략) | 분해점검 공간 |
중량 (kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | H1 | H2 | W | |||||||||
| KL04 | PT 1/2" | 6 | 0.056 | 5 | 350 | 0.2 | 654 | 168 | 135 | 175 | 250 | 80 | 16 |
| KL06 | PT 1/2" | 6 | 0.227 | 5 | 350 | 0.4 | 674 | 188 | 135 | 175 | 250 | 100 | 16 |
| KL08 | PT 1/2" | 6 | 0.525 | 5 | 350 | 0.4 | 704 | 218 | 135 | 175 | 250 | 130 | 16.5 |
| KL10 | PT 1/2" | 6 | 1.031 | 5 | 350 | 0.4 | 734 | 248 | 135 | 175 | 250 | 160 | 17 |
- 상기 표는 1/5감속 350rpm기준으로 고점도 고농도액·이송시는 당사의 문의 바랍니다
