KF 위생용 기본형 펌프다양한 새니터리 액을 이송할 수 있는 모델

KF형은 식품, 화장품, 제약 등 새니터리용 기본형입니다.

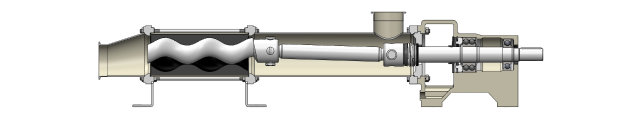

베어링 블록 형 KF-B

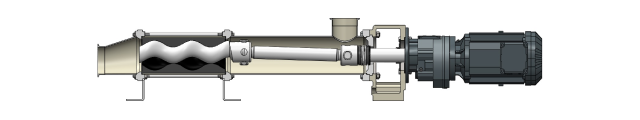

모노 블록 형 KF-M

특징

  • 접액부의 각진부분, 모서리, 오목한 곳을 제거해 액이 고이지 않는 구조이며, 접액부 표면은 버핑처리를 해서 세정이 용이
  • 빈번한 세정을 위해 분해조립이 용이한 구조이며, 배관 연결부는 페룰 클램프방식이 표준
  • 고객의 요청에 따라 세제, 고온수 등에 의한 CIP(Clean in Place)에 대응할 수 있는 사양으로 제작할 수도 있습니다

재질

  • 접액부의 재질은 STS304를 기본으로 하고 이송액에 따라 STS316 등 특수재질도 가능합니다
  • 스테이터는 식품규격에 적합한 각종 재질로 하고 필요시 백색 고무재질을 사용합니다

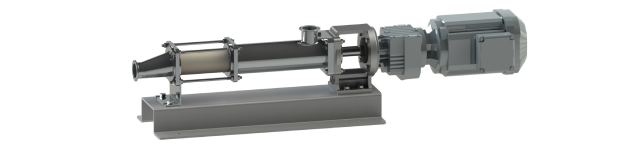

모노블록형 KS-M 직결식

구동기와 펌프가 직결되어 컴팩트한 모노블록형

  • 성능 및 치수

성능 및 치수표

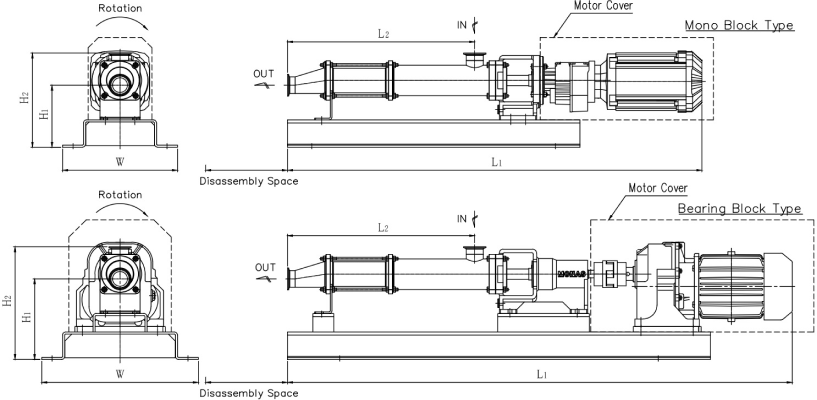

KF형의 성능 및 외형치수

Model 구 경
(Ferrule)		 토출압
(kgf/cm²)		 토출량
(m³/hr)		 감속비 회전수 (rpm) 소요동력
(kW)		 기 준 치 수 (개략) 분해점검
공간		 중 량
(kg)
Mono Block Type Bearing Block Type
L1 L2 H1 H2 W L1 L2 H1 H2 W
KF15 1 1/2S 4 0.12 10 175 0.4 773 324 172 260 310 973 324 177 265 350 100 35 / 52
2KF15 1 1/2S 8 0.12 10 175 0.4 853 404 172 260 310 1053 404 177 265 350 180 38 / 55
KF20 1 1/2S 4 0.24 10 175 0.75 934 374 177 265 330 1109 374 212 300 400 125 46 / 80
2KF20 1 1/2S 8 0.24 10 175 0.75 1034 474 177 265 330 1209 474 212 300 400 225 50 / 84
KF30 2S 4 1.00 10 175 1.5 1191 538 181 275 385 1450 538 219 313 470 190 68 / 126
2KF30 2S 8 1.00 10 175 1.5 1341 688 181 275 385 1600 688 219 313 470 340 75 / 133
KF40 2 1/2S 4 2.50 10 175 1.5 1345 675 196 300 385 1630 675 231 335 480 250 86 / 152
2KF40 2 1/2S 8 2.50 10 175 2.2 1602 875 196 300 415 1947 875 238 342 490 450 116 / 186
KF50 3S 4 4.50 10 175 2.2 1565 823 216 340 420 1945 823 233 357 490 300 128 / 204
2KF50 3S 8 4.50 10 175 3.7 1825 1063 216 340 420 2163 1063 233 357 490 540 174 / 230
KF60 4S 4 8.00 10 175 3.7 1769 983 226 380 425 2140 983 233 387 490 370 185 / 244
2KF60 4S 8 8.00 10 175 5.5 2176 1283 226 380 445 2511 1283 242 396 530 670 230 / 322
KF80 4S 4 18.00 10 175 5.5 2173 1240 248 435 485 2543 1240 248 435 550 490 285 / 389
2KF80 4S 8 18.00 10 175 7.5 2572 1640 248 435 485 2981 1640 248 435 550 890 344 / 461
  • 상기 표는 1/10감속 175rpm기준으로 보다 묽은 액을 이송시는 당사의 문의 바랍니다
