KD 기본형 디스펜서

KD 디스펜서 시리즈는 모노펌프의 원리를 이용한 신개념의 디스펜서입니다.

특징

  • 초소형 편심 스크류펌프로써 무맥동 정량토출
  • 토출량을 자유자재로 초정밀 제어
  • Suck-Back 기능으로 노즐 끝에 액 맺힘 현상이 없는 깨끗한 토출
  • Tact Time의 획기적인 단축

제원

  • Suction Pressure : 0 ~ 6 kg/cm²
  • Max. Tightness a : 2kg/cm²
  • Max. Discharge Pressure : 15 ~ 20 kg/cm²
  • 24V DC Geared Motor Driver
  • 토출정밀도 ±1%, 반복정밀도 > 99%
  • Stator 재질 : FFKM or FKM
  • Rotor 재질 : STS316, Etc.
  • Seal 재질 : UHMW-PE
  • Casing 재질 : HD-POM or STS316, AL
  • O-rings : FFKM or FKM
  • 성능 및 치수
  • 로봇시스템 응용

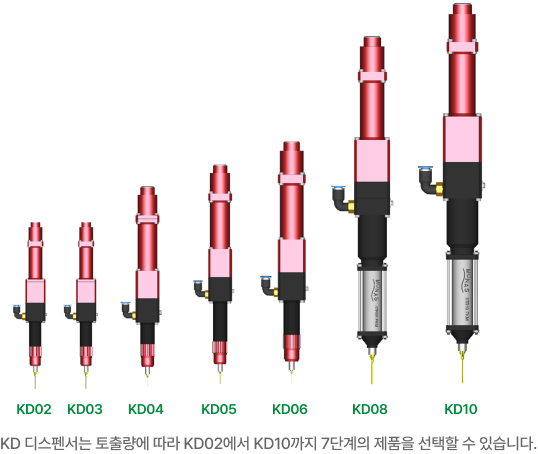

성능 및 치수표

Model KD02 KD03 KD04 KD05 KD06 KD08 KD10
토출량(ml/min) 0.1~1.0 0.6~6.0 2~20 4~40 9~90 18~180 40~400
1회전당
유량(ml/rev)		 0.012 0.06 0.17 0.38 0.78 1.8 3.6
최소토출량(ml) 0.001 0.005 0.014 0.032 0.065 0.15 0.3
최대모터
속도(rpm)		 90 90 110 110 110 105 110
Inlet /outlet PT 1/8”
/ Luer Lock　		 PT 1/8”　
/ Luer Lock		 PT 1/8”
/ Luer Lock		 　PT 1/8”
/ Luer Lock		 PT 1/4”　
/ Luer Lock		 PT 3/8”
/ Luer Lock　		 PT 3/8”
/ Luer Lock
H x W x L (mm) 269.8 x 32mm 269.8 x 32mm 337.2 x 39mm 354.7 x 39mm 422.7 x 45mm 517.7 x 55mm 573.1 x 60mm
무게(g) 465g 465g 870g 890g 1.3kg 2.2kg 3.1kg

1로봇 시스템 응용

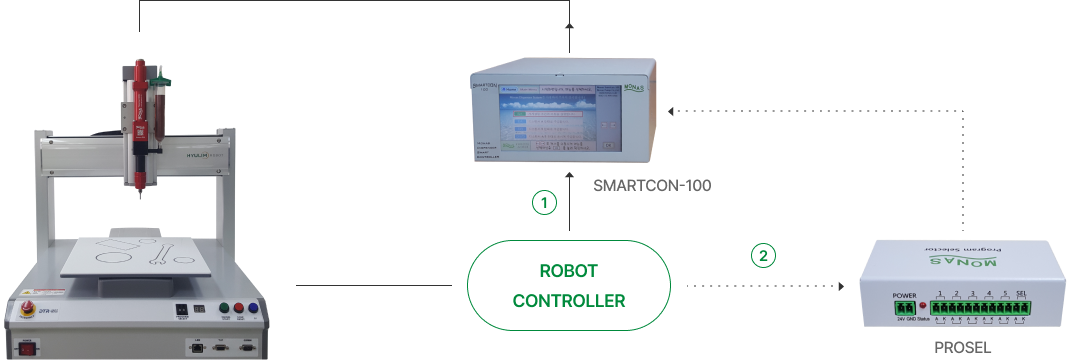

로봇 시스템과 KD 디스펜서의 연동

모나스 KD 디스펜서는 로봇 시스템과 연동하여 디스펜싱 할 수 있습니다.
아래는 데스크탑 직교좌표 로봇에 연동한 시스템의 예입니다.

  • 로봇시스템 사용시,
    • ① 로봇 콘트롤러의 신호에 의해 SMARTCON을 직접 운전할 수도 있고,
    • ② PROSEL을 연결하여 SMARTCON에 미리 준비된 토출프로그램을 선택하여 운전할 수도 있습니다.

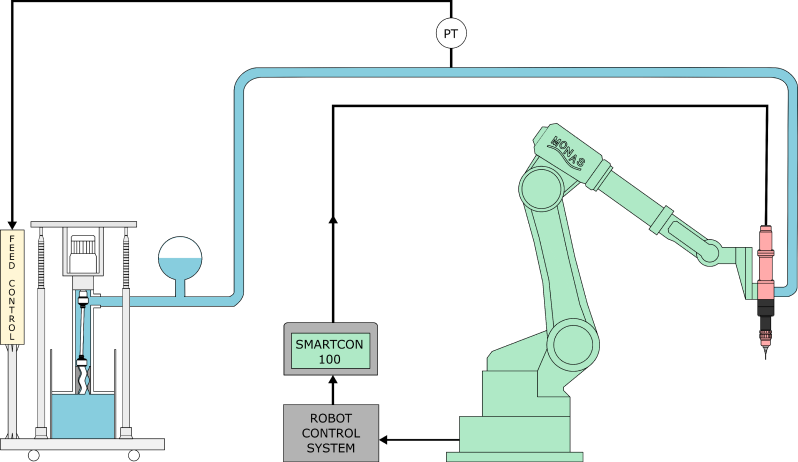

2충진펌프 연동 시스템

고점도액의 경우 충진용 모나스 펌프로 KD 디스펜서에 도포액을 공급하여 주므로써 원활한 디스펜싱을 할 수 있습니다.
아래는 모나스 KVT 모노펌프로 로봇시스템에 설치된 모나스 KD 디스펜서에 공급하는 예입니다.
