KD & KDD 디스펜서 콘트롤러

모나스 디스펜서 KD & KDD 시리즈는 다음의 여러가지 방법으로 제어됩니다

  • 가. 모나스 디스펜서 스마트콘트롤러(SMARTCON-100)에 의한 제어
  • 나. 스마트콘트롤러(SMARTCON-100)을 원격모드로 하여, 고객의 마스터 시스템에서 오는 신호를 받아 제어
  • 다. 고객의 마스터 시스템에서 오는 신호를 받아 당사의 미니 Slave 콘트롤러(BABYCON-10)에 의한 제어

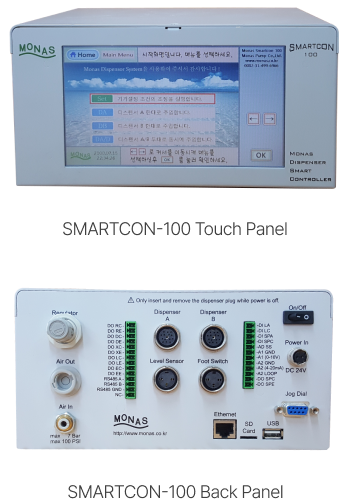

1SMARTCON-100 MONAS Dispenser Smart Controller

  • 토출량과 시간을 자유자재로 조절
  • 독립적으로 운전되며 필요시 외부 신호에 의한 Slave 운전도 가능
  • 수동운전에서 자동운전까지 가능
  • Program Mode, Memory Mode로 복잡한 작업도 손쉽게 가능
  • 터치스크린 방식의 대화식 화면으로 조작이 용이
  • 콘트롤러 1대로 A와 B 두대의 디스펜서를 연결하여 개별운전 및 비례제어 가능
  • 콘트롤러 SMARTCON-100으로 KD02~KD10의 소형부터 대형 디스펜서까지 모두 제어가능
  • Analog 신호/Ethernet/RS485 신호를 이용하여 원거리에서 콘트롤러를 제어 가능하고, 원거리에서 디스펜서 및 콘트롤러의 상태를 확인 가능
  • Dimension : 100H x 240W x 260D(mm)
  • Adaptor : 24V DC / 200~230V, 50/60Hz

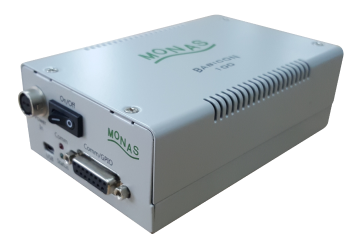

2BABYCON-10 MONAS Dispenser Mini Controller

  • BABYCON-100은 고객의 마스터 시스템(PLC, 로봇, PC 등)에서 오는 신호를 받아 디스펜서를 제어하는 Slave 콘트롤러입니다.
  • BABYCON 1대당 디스펜서 1대를 연결합니다.
  • 마스터 시스템 하나에 여러 세트의 BABYCON과 디스펜서를 연결하여 운용할 수 있습니다.
  • Dimension : 45H x 130W x 85D(mm), 24V DC

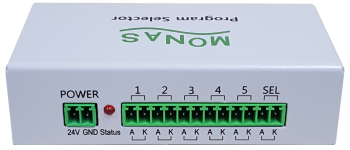

3PROSEL MONAS Dispenser Program Selector

  • 외부 마스터 콘트롤러(PLC, 로봇, PC 등)을 이용시, 모나스 Program Seletor - PROSEL을 사용하면, SMARTCON-100에 사용자가 작성한 프로그램(32개까지)을 손쉽게 이용가능
  • Dimension : 25H x 95W x 50D(mm), 24V DC
  • 콘트롤러 사용예

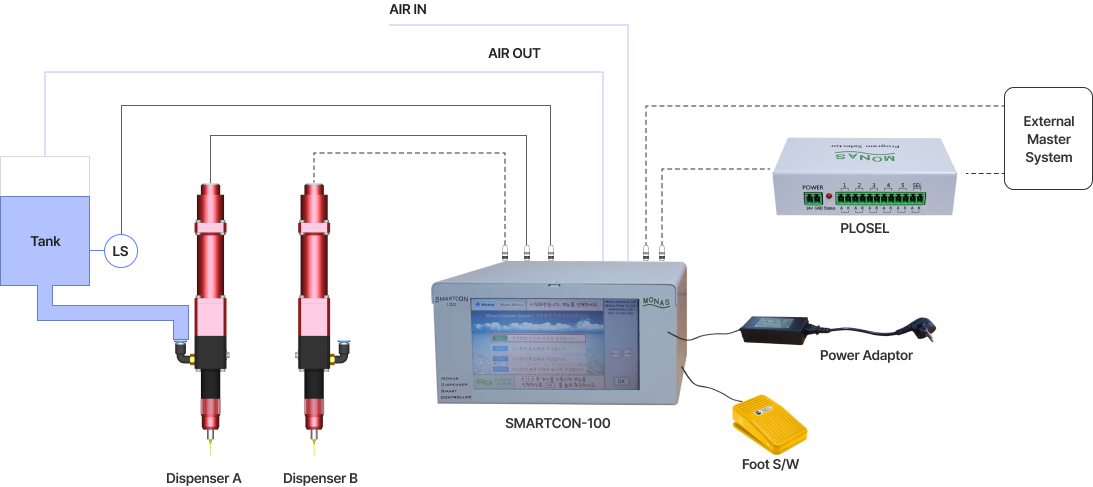

1SMARTCON-100 콘트롤 시스템

SMARTCON-100은 아래와 같이 구성하고, 독립적으로 운전되지만 외부신호를 받아 운전할 수도 있습니다

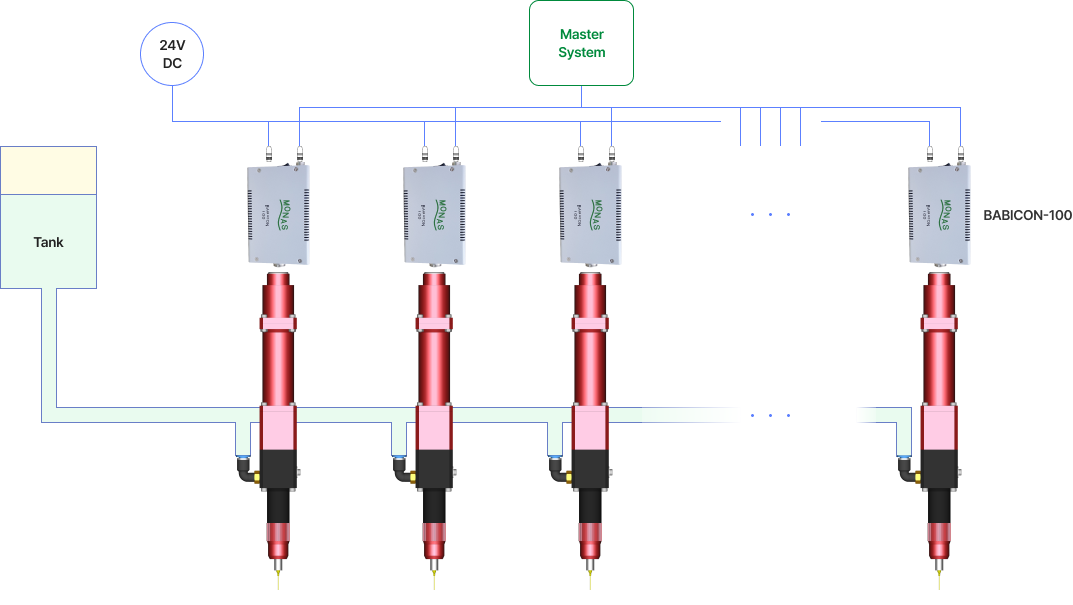

2BABYCON-10 콘트롤 시스템

고객의 메인 시스템 신호에 의해 제어할 경우는 MONAS Slave 콘트롤러 BABYCON-10을 통해 여러 대의 디스펜서를 운전할 수 있습니다.
